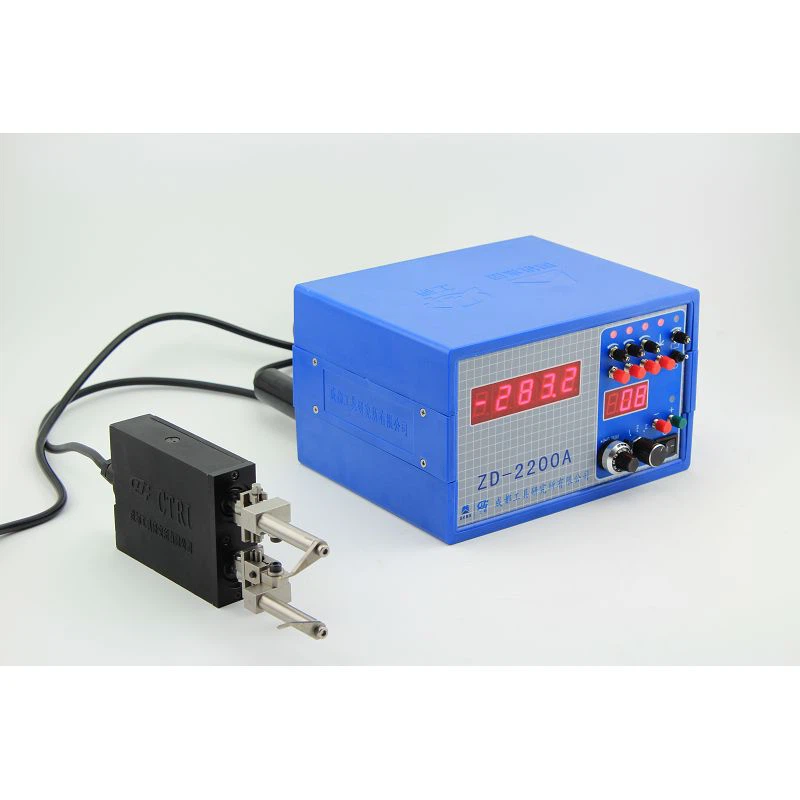

Medidor en proceso para diámetro exterior
El aumento de la productividad y la reducción de los costes de mantenimiento son elementos clave del proceso industrial. La solución óptima es el control en tiempo real del procesamiento de piezas de trabajo y las condiciones de la máquina.
Descripción
Descripción
Este medidor en proceso para diámetro exterior se usa especialmente para la medición del diámetro exterior, lo que puede mejorar de manera efectiva la productividad y reducir los costos de mantenimiento en el proceso de medición. Adopta el principio de medición relativa, compara las diferentes dimensiones físicas entre la pieza de trabajo y la pieza de trabajo estándar con los valores preestablecidos y proporciona a la amoladora señales de control lógico para garantizar un procesamiento sin problemas. Tiene una alta precisión de medición y es un sistema de medición en línea ideal en el proceso de rectificado de precisión.
Características
El medidor de proceso para diámetro exterior tiene un rendimiento de trabajo muy estable y puede mantener una precisión estable en el entorno con cambios de temperatura evidentes. Adoptamos estándares de calidad más altos en la producción, por lo que este equipo tiene tolerancias más estrictas y es adecuado para una operación más ajustada. Además, es robusto y puede usarse en entornos de taller hostiles y monitorea artefactos durante la producción para garantizar una alta calidad constante de sus componentes.
Especificación
Configuración | Parámetros |
Pantalla del amplificador | Pantalla digital |
Valor de corrección | Pantalla digital |
I/O | Relé/ Optoaislado |
Fuente de alimentación | 100-110VAC; 200-220VAC Frecuencia: 50HZ |
Interfaz de entrada/salida | Zócalo de entrada con abrazadera de 10 pines Zócalo de salida rectangular de 16 pines |
Cable de interfaz NC con la máquina | 4m |
Línea eléctrica | 3m |
Funcion adicional | Retracción (S)/Función de memoria (J) |
Dimensión física | 214 (W) * 140 (H) * 172 (D) (la altura de las perillas no está incluida) |
Rango de aplicación | Diámetro interior y exterior |
Especificación técnica
Estructura | Gabinete |
Número de canales | 1-2 canales (Cabezas de medición inductivas Air-Gap) |
Ciclo de medición | Molienda en proceso |
Rango de visualización | más 500um——-300um |
Rango de valores de corrección | escala de 1um más 59um——-59um 0Escala de 0,5um más 20um——-20um 0.1um escala más 20um——-20um |
Escala de corrección | 1um,0.5um,0.1um |
Resolución de pantalla | 0.3 mm |
Estabilidad eléctrica | 0.8um/6h |
Número de control lógico de salida | 4 |

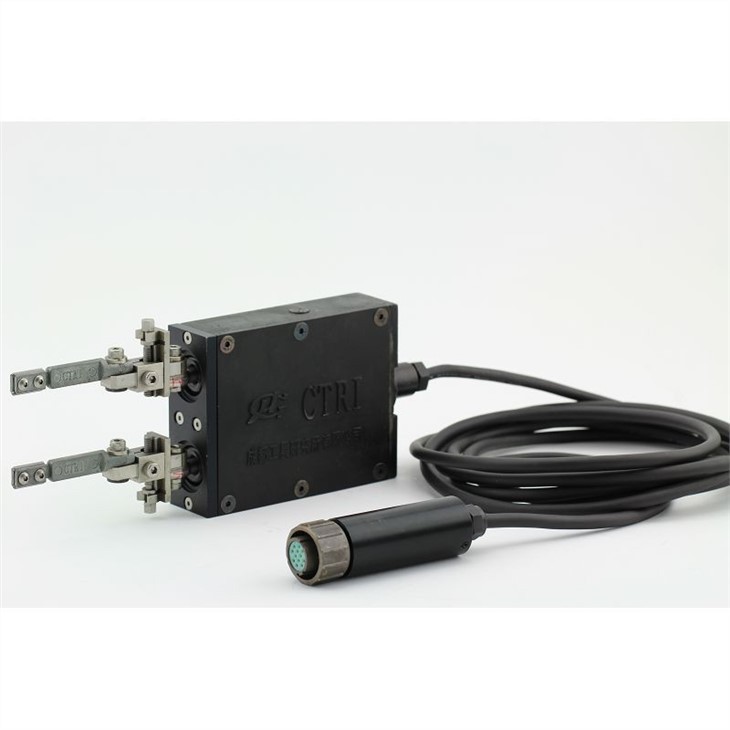

Cabeza de medición
Configuracion basica
Número y tipos de sensor | 2 × espacio de aire |
Rango de medición | 400um |
Precisión repetitiva | Menor o igual a 1um |
Antes del viaje | 180±20um |
sobre-viaje | Mayor o igual a 500um |
función de amortiguación | Sí |
Configuración micrométrica | Diapositiva de cola de milano |
Contacto de medición | Diamante |
Medición de superficies lisas/interrumpidas | Opcional |
Fuerza de medición | 0.9N |
Cable | 3m |
